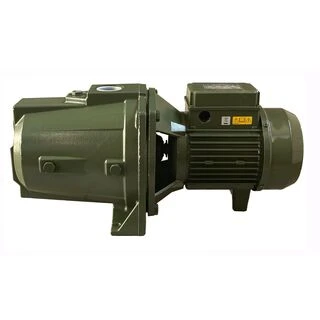

Насос відцентровий M-600C нерж. 1,1кВт SAER (7 м3/год, 48 м)

Насос відцентровий M-600C нержавійка 1.1 кВт SAER (7 м3 / год, 48 м)

Серія М включає в себе зовнішні самовсмоктуючі електронасоси відцентрового типу з одним робочим колесом. Ефект самовсмоктування досягається завдяки ежектору (принцип Вентурі), встановленому в корпусі насоса.
Рідина,що перекачується, лише частково подається до нагнітального патрубка насоса. Частина, що залишилася, рециркулируює за допомогою ежектора, який, будучи з'єднаний з камерою всмоктування, створює в ній розрідження, необхідне для самовсмоктування.
Перед запуском в роботу досить заповнити водою тільки насосну частину. Завдяки системі Вентурі вирішується проблема перекачування рідин, що містять повітря.

Область застосування
Насоси даної серії рекомендуються для перекачування чистої води і хімічно неагресивних рідин. Можуть застосовуватися в побуті та промисловості, для автоматичної подачі води спільно з резервуарами-автоматичними агрегатами підтримки тиску,
для зрошення городів, садів і т.д. .Зокрема, застосовуються в складі автоматичних насосних станцій серії TR-600 (з гідроакумулятором і реле тиску) для водопостачання житлових будинків із неглибоких свердловин і колодязів, перекачування води з ємностей для поливу, водопостачання ділянок, підвищення тиску в магістральних трубопроводах холодної води і т.д . Встановлювати насоси і станції необхідно в місцях, захищених від атмосфери впливу

Конструктивні характеристики.
• Корпус насоса виготовлений з нержавіючої сталі AISI 304.
• Робоче колесо -з технополімера (PL).
• Дифузор - з технополімера
• Ротор - нержавіюча сталь.
• Механічне ущільнення - з кераміки і графіту.
• Корпус двигуна - з дюралі
• Корпус двигуна охолоджується вентилятором
• Електродвигун закритого типу з примусовим охолодженням (TEFC), придатний для безперервної роботи.
• Опори вала ротора - кульові підшипники, вільно доступні для обслуговування
• Однофазні двигуни забезпечені робочим конденсатором, за запитом обмотки двигуна забезпечуються термозахистом
• Ступінь захисту IP44 (за запитом IP55).
• Клас ізоляції F.
• Всмоктуючий і напірний патрубок - різьбові.
• Напруга: 230V-50Hz

Технічні характеристики

• Номінальна потужність: 1.1 кВт

• Максимальний напір: 48 м

• Максимальний об'єм подачі: 7 м3 / год

• Діаметр всмоктуючого патрубка - 1 1/2 ″

• Діаметр напірного патрубка - 1 1/4 ″

• Глибина всмоктування: 8-9 м

• Максимальний робочий тиск: 6 бар

• Температура рідини: від -15 ° С до +50 ° С

• Максимальна температура навколишнього середовища: 40 ° С

• Допустимі гідравлічні значення згідно UNI / ISO 2548 клас C, група В, Електричні властивості відповідають нормам CEI.

• Робочі параметри забезпечують тривалий термін служби насоса при перекачуванні чистої води з густиною 1000 кг / куб.м.


Встановлення.
• Насос повинен бути встановлений в горизонтальному положенні
• На всмоктуючому патрубку рекомендується встановлювати зворотний клапан.
