Перетворювач частоти 1~220В × 3~220В 1.5-2.2кВт LEO 3.0 (779679)

Перетворювач частоти 1~220В × 3~220В 1.5-2.2кВт LEO 3.0 (779679)

Призначений для систем високопродуктивного водопостачання з постійним тиском. Використовуючи розробки новітніх технологічних рішень галузі, засновані на SPWM (Sinusoidal Pulse Width Modulation) - сінусоїдальної широтно-імпульсної модуляції, виконує контроль "напруга/частота" (V/F), сконструйовані за методом VWF(Variable Velocity Variable Frequency) - змінна швидкість/мінлива частота.

Разом з удосконаленою технологією вимірування тиску, перетворювач частоти контролює в режимі реального часу зміну тиску в трубопроводі, може автоматично регулювати частоту струму на вході в електродвигун насоса і змінювати швидкість обертання валу ротора електродвигуна насоса, в залежності від потреби в системі водопостачання.

Таким чином, величина тиску, яка досягає точки споживання, постійна, а максимальна потужність двигуна завжди пропорційна актуальним вимогам системи, результат яких - значне енергозбереження, постійний тиск на виході і економія води.

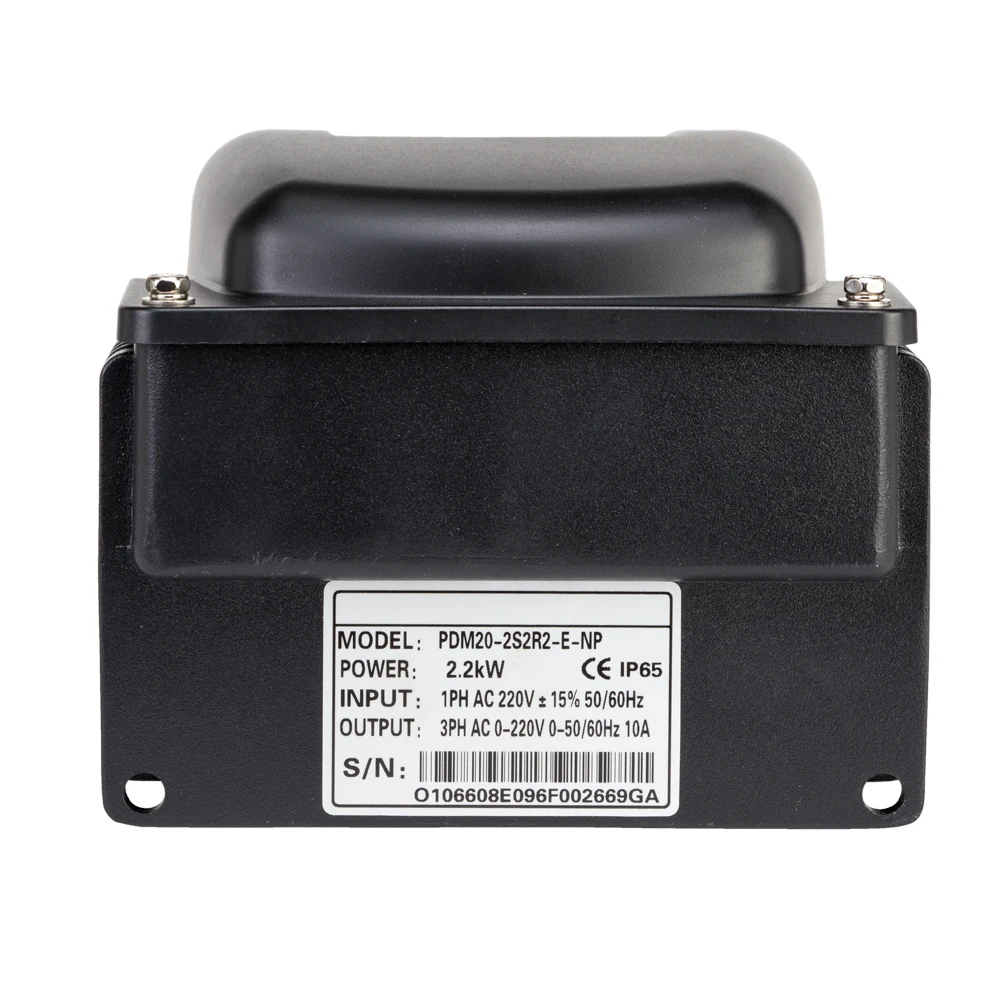

• Вхід: U 1 ~ 230 ± 10% В


• Вихід: U 3 ~ 230 ± 10% і тільки для підключення трифазних електродвигунів за схемою "трикутник"


• Номінальна сила струму: 10.0 А



УВАГА!!!

Датчик тиску в комплект з перетворювачем частоти не входить.

Технічні характеристики:

• Режим управління: V/F


• Пусковий момент: 1Гц 100%


• Діапазон регулювання швидкості: 1:20


• Похибка регулювання швидкості: ±1.0%


• Перевантажувальна здатність (настроюваний захист електродвигуна від перевантаження по силі струму): 60 сек.: 120% норм.току; 1 сек.: 150% норм.току


• Автоматичне обмеження по силі струму


• Захист від обриву фаз на вході/виході


• Захист від перенапруги


• Види V / F кривої: лінійна


• Крива розгону / уповільнення: лінійна, діапазон: 0.1-3600 сек


• Стартова частота: 1~10Гц


• Частота мережі живлення: 50/60Гц ±5%


• Діапазон вихідної частоти: 0~50/60Гц


• Дискретні входи: 2 програмованих входи


• Аналогові входи: Al1:0~10В або 0/4~20мА (задається параметром)


• аналогове живлення: налаштовується: +5В ~ +24В (задається параметром)


• Джерело команд управління: пульт, керуючі вхідні клеми


• Завдання частоти: числове завдання, ПІД-регулятор


• Вбудований ПІД-регулятор: для роботи в замкнутому контурі управління зі зворотним зв'язком


• Функція AVR: підтримання постійного вихідної напруги при коливаннях вхідної


• Запобігання аварійної зупинки: автоматичне керування процесом уповільнення для запобігання перенапруги на шині постійного струму при високій інерції навантаження або швидкому уповільненні


• LED дисплей: відображення параметрів на дисплеї: тиск, температура, настройки тиску, програмовані параметри і приховані функції


• Функція автоматичного енергозбереження: автоматичне зниження вихідної напруги при малих навантаженнях економить електроенергію


• Завдання пароля: пароль може містити 4 цифри (крім 0)


• Блокування параметрів: для запобігання несанкціонованого зміни параметрів в процесі роботи або в зупиненому стані


• Управління тиском: настройки ПІД-регулятора, контроль обриву зворотного зв'язку ПІД-регулятора, режим очікування ПІД-регулятора


• Перезапуск при збої живлення: настроюється автоматичний перезапуск ПЧ при збої живлення, настройка затримки запуску


• Контроль витоків води: оптимізований сплячий режим з урахуванням можливих витоків


• Сигнал перевищення тиску: сигнал зворотного зв'язку від датчика тиску для захисту труб мережі водопостачання від прориву


• Сигнал критичного падіння тиску: сигнал зворотного зв'язку від датчика тиску для захисту труб мережі водопостачання та насосів


• Захист від сухого ходу: різні режими захисту від сухого ходу (включаючи бездатчиковий)


• Висота установки: на висоті не більше 1000 м, на великих висотах зниження номінальної потужності: 1% на кожні наступні 100м


• Навколишня температура: -10ºС~+40ºС, зниження номінальної потужності при 40ºC ~ 50ºC 4% на кожен 1ºC


• Вібрації: < 9.8 м/с² (1.0G)


• Температура зберігання: -10ºC~+70ºC


• Термін гарантійного обслуговування: 12 місяців

Переваги перетворювачів частоти:

• Простий у використанні інтерфейс, відсутність необхідності в постійній перевірці або професійному обслуговуванні


•
  Управління роботою насоса за допомогою передових технологій, зокрема комплекного ПІД-регулювання


• Ціфрові індикатори тиску показують поточний тиск у системі і тиск, налаштований або вибраний користувачем


• Стабільна і надійна робота системи, в якій встановлено перетворювач частоти


• У порівнянні зі старими методами контролю систем водопостачання, виріб ефективно забезпечує постійний тиск води в системі, регулюючи параметри "напруга/частота" (V/F), що дозволяє економити приблизно від 20% до 60% електроенергії


• Плавне ввімкнення і вимкнення електродвигуна насоса, що зменшує небезпеку гідроудару


• Автоматичний перезапуск в разі виникнення "сухого" ходу, з автономним режимом відновлення роботи пристою після збою, якщо в системі з'являється вода


• Ефективний контроль над герметичністю системи, що оберігає насос у разі повторних перезапусків


• Від блокування ротора, тобто при перевищенні значення сили струму

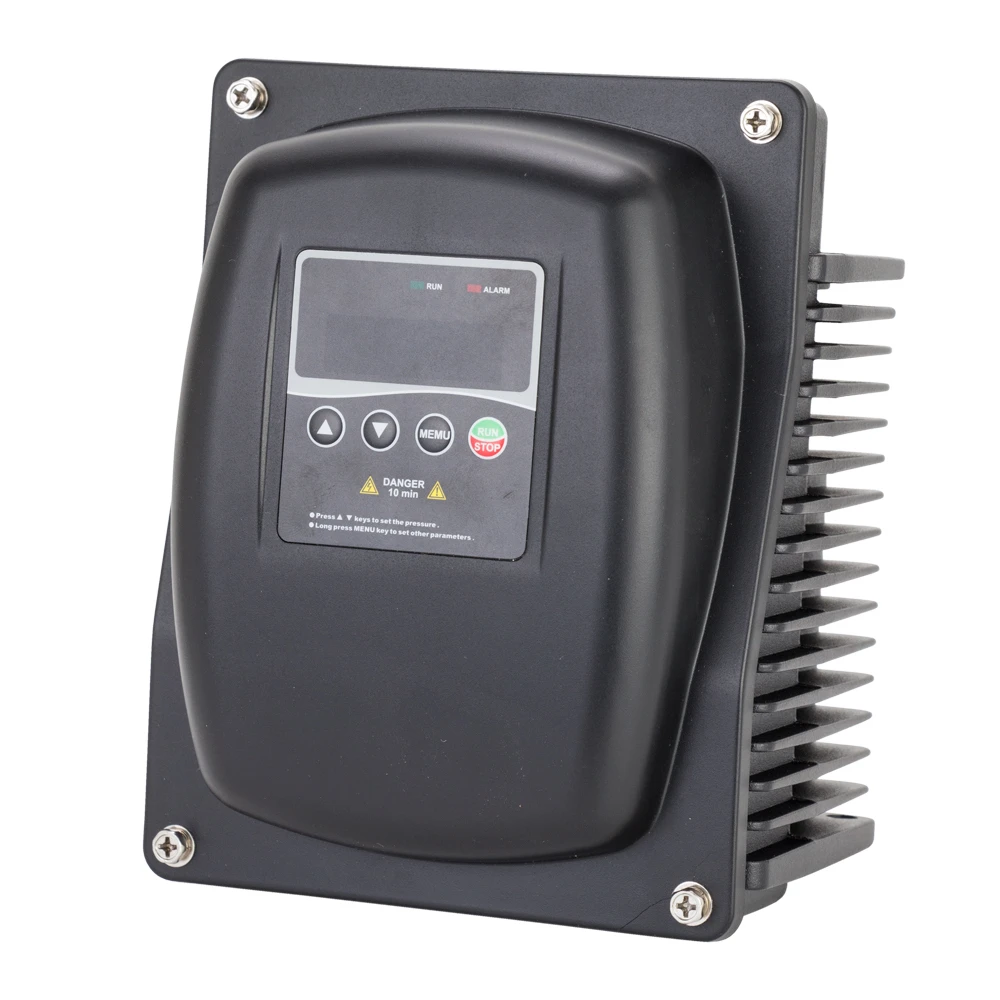

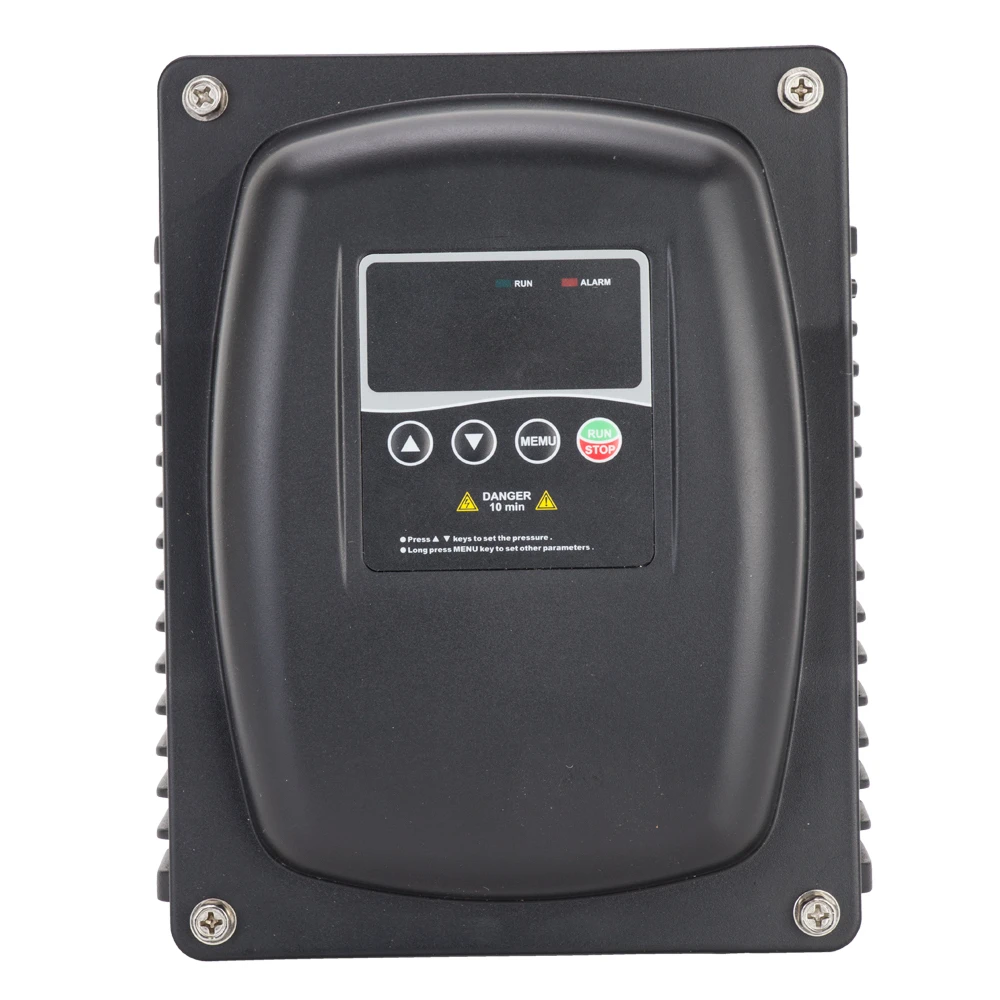

Зовнішній вигляд:

• MENU - в меню 0 рівня - натисніть, щоб переглянути параметри. Тривало натисніть впродовж 2 секунд, щоб увійти в меню налаштування параметрів 1 рівня.


• RUN/STOP - в меню рівня 0 - натисніть, щоб запустити/остановити/скинути налаштування. В меню введення пароля 1/2/3 рівня - натисніть для підтвердження


• UP - в меню 0 рівня - натисніть, щоб збільшити заданий тиск, частоту, змінити значення параметра. Тривале натискання - для швидкого збільшення


• DOWN - в меню 0 рівня - натисніть, щоб зменшити заданий тиск, частоту, змінити значення параметра. Тривале натискання - для швидкого зменшення


• Target pressure - горить, коли тиск відрегульовано


• Current pressure - відображення поточного тиску


• Running - горить - перетворювач працює. Блимає - перетворювач у режимі простою


• Alarm - помилка


• Manual - в режимі Р0-44 постійно світиться
