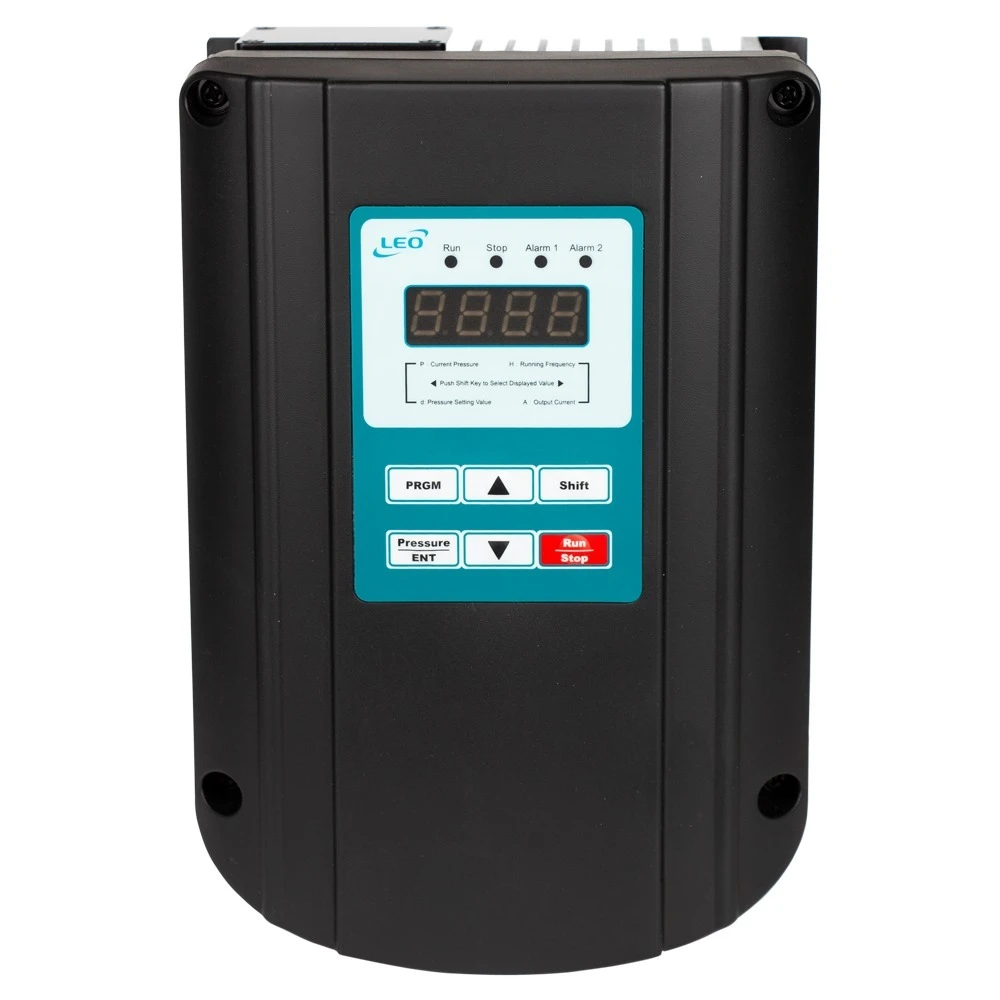

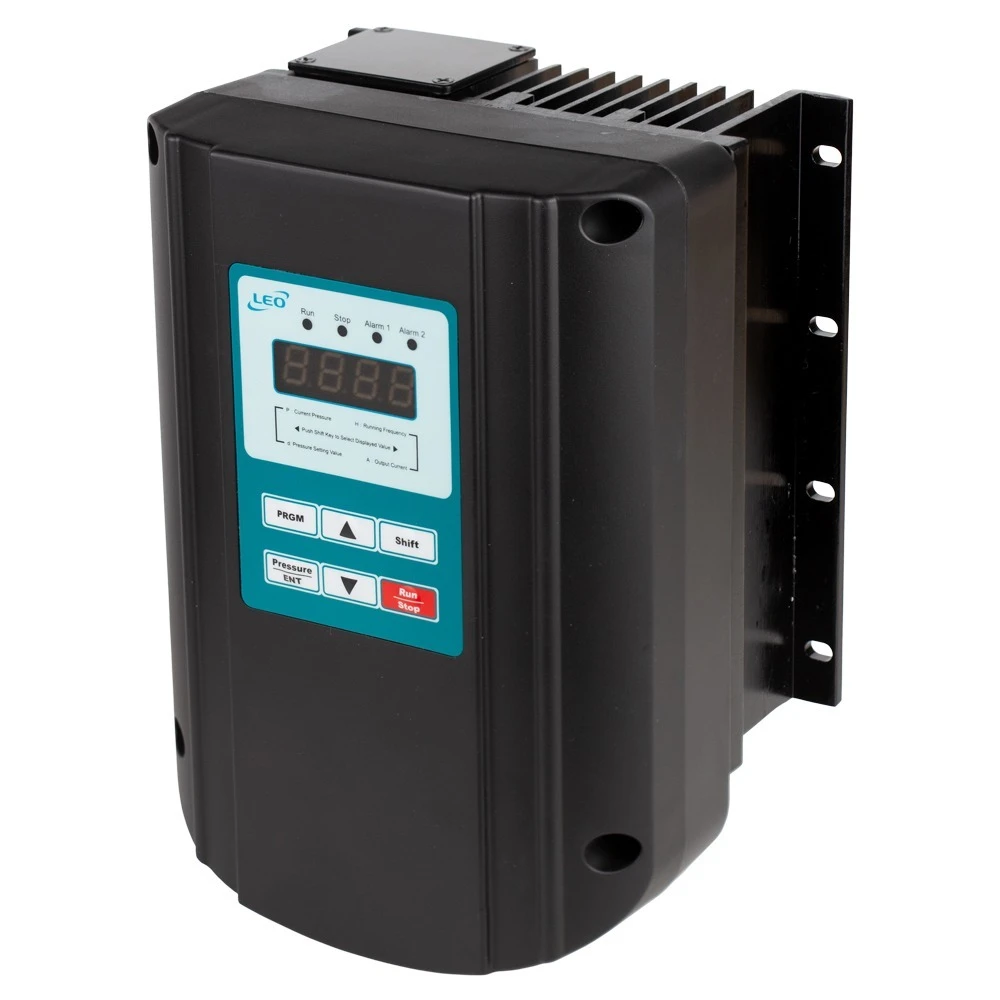

Перетворювач частоти 3~380В × 3~380/220В 1.5-2.2кВт LEO 3.0 (779682)

Перетворювач частоти 3~380В × 3~380/220В 1.5-2.2кВт LEO 3.0 (779682)

Серія PD - це повнофункціональні перетворювачі частоти, які підходять для невеликих установок з одним насосом з функцією підтримки постійного тиску. Відрізняються компактністю корпусу, габарити якого в два рази менше аналогічних за характеристиками перетворювачів частоти інших виробників.

Перетворювач частоти може встановлюватися безпосередньо на двигун насоса або поруч з ним завдяки захисту від бруду і пилу (класу захисту IP65). Вбудована функція управління одним насосом надійна і проста в налаштуванні. Підтримка провідний / ведений, 2хRS485 (опціонально).

УВАГА!!!

Датчик тиску в комплект з перетворювачем частоти не входить.

Технічні характеристики:

• Режим управління: V/F


• Пусковий момент: 1Гц 100%


• Діапазон регулювання швидкості: 1:20


• Похибка регулювання швидкості: ±1.0%


• Перевантажувальна здатність (настроюваний захист електродвигуна від перевантаження по силі струму): 60 сек.: 120% норм.току; 1 сек.: 150% норм.току


• Автоматичне обмеження по силі струму


• Захист від обриву фаз на вході/виході


• Захист від перенапруги


• Види V / F кривої: лінійна


• Крива розгону / уповільнення: лінійна, діапазон: 0.1-3600 сек


• Стартова частота: 1~10Гц


• Частота мережі живлення: 50/60Гц ±5%


• Діапазон вихідної частоти: 0~50/60Гц


• Дискретні входи: 2 програмованих входу


• Аналогові входи: Al1:0~10В або 0/4~20мА (задається параметром)


• Аналогове живлення: настроюється: +5 В ~ +24 (задається параметром)


• Джерело команд управління: пульт, керуючі вхідні клеми


• Завдання частоти: числове завдання, ПІД-регулятор


• Вбудований ПІД-регулятор: для роботи в замкнутому контурі управління зі зворотним зв'язком


• Функція AVR: підтримання постійного вихідної напруги при коливаннях вхідної


• Запобігання аварійної зупинки: автоматичне керування процесом уповільнення для запобігання перенапруги на шині постійного струму при високій інерції навантаження або швидкому уповільненні


• LED дисплей: відображення параметрів на дисплеї: тиск, температура, настройки тиску, програмовані параметри і приховані функції


• Функція автоматичного енергозбереження: автоматичне зниження вихідної напруги при малих навантаженнях економить електроенергію


• Завдання пароля: пароль може містити 4 цифри (крім 0)


• Блокування параметрів: для запобігання несанкціонованого зміни параметрів в процесі роботи або в зупиненому стані


• Управління тиском: настройки ПІД-регулятора, контроль обриву зворотного зв'язку ПІД-регулятора, режим очікування ПІД-регулятора


• Перезапуск при збої живлення: настроюється автоматичний перезапуск ПЧ при збої живлення, настройка затримки запуску


• Контроль витоків води: оптимізований сплячий режим з урахуванням можливих витоків


• Сигнал перевищення тиску: сигнал зворотного зв'язку від датчика тиску для захисту труб мережі водопостачання від прориву


• Сигнал критичного падіння тиску: сигнал зворотного зв'язку від датчика тиску для захисту труб мережі водопостачання та насосів


• Захист від сухого ходу: різні режими захисту від сухого ходу (включаючи бездатчиковий)


• Висота установки: на висоті не більше 1000 м, на великих висотах зниження номінальна потужності: 1% на кожні наступні 100м


• Навколишня температура: -10 ºС~+40 ºС, зниження номінальна потужності при 40 ºC ~ 50 ºC 4% на кожен 1 ºC


• Вібрації: < 9.8 м/с² (1.0G)


• Температура зберігання: -10 ºC~+70 ºC


• Термін гарантійного обслуговування: 12 місяців
